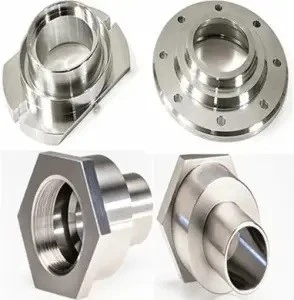

Cov duab kos uas zoo li ua tiav hauv CAD feem ntau tsim teeb meem kim thaum lawv mus txog lub khw muag khoom. Cov ntaub ntawv uas ploj lawm, ib qho dhau - nruj ob tog kam rau ua rau lub ntsej muag tsis zoo -, lossis lub qhov qauv uas tau hais tseg tsuas yog nrog qhov sib koom ua ke tuaj yeem ua rau muaj kev nthuav dav, teeb tsa ntxiv, lossis seem. Ib qhov project tsis ntev los no tau pom peb qhov kev hloov kho thiab ob lub lis piam ncua vim tias qhov kev sib raug zoo ntawm cov chaw nres nkoj tsis tau hais meej meej. Cov khoom thaum kawg tau ua kom raug, tab sis cov nqi thiab cov sij hawm cuam tshuam tau zam tau. Clear GD&T hloov daim duab rau hauv daim ntawv cog lus ua haujlwm uas ob tus kws kho tshuab thiab tus neeg soj ntsuam tuaj yeem ua raws yam tsis muaj kev kwv yees. Kab lus no hais txog qhov yuam kev feem ntau, cov kev tswj geometric uas tseem ceeb tshaj plaws rau cov khoom seem, tus nqi tiag tiag thiab cov hlau lead- lub sij hawm cuam tshuam ntawm kev xaiv kam rau ua, thiab cov txheej txheem tshuaj xyuas siv los xyuas lawv ntawmprecision milled Cheebtsam.
Common Tolerance Specification yuam kev ntawm Drawings
Cov teeb meem no tshwm sim tsis tu ncua ntawm kos duab xa mus rau cov khw muag khoom precision:
Tight ± tolerances siv rau cov yam ntxwv uas tsis cuam tshuam rau kev haum lossis kev ua haujlwm.
Datum siv thav duab uas tsis tiav lossis tsis zoo xaiv, tawm hauv kev ntsuas qhib rau kev txhais.
Kev vam khom hnyav rau lub npe- thaiv qhov dav dav rau qhov chaw lossis qhov qhov uas tswj tau los ua ke.
Coordinate qhov ntev siv rau lub qhov qauv es tsis txhob ntawm txoj hauj lwm kam rau ua.
Daim ntawv lossis kev taw qhia tswj ntxiv yam tsis tau txuas lawv mus rau cov ntaub ntawv ua haujlwm.
Txhua qhov no yuam cov neeg tsim khoom los nres thiab nug cov lus nug lossis txhais cov duab kos kom zoo. Ob qho kev xaiv ntxiv sijhawm thiab tus nqi.
GD&T Basics Txhua tus neeg yuav khoom yuav tsum nkag siab
GD&T (ASME Y14.5 / ISO 1101) muab cov engineers paub meej txoj hauv kev los tswj daim ntawv, kev taw qhia, thiab qhov chaw. Peb tswj tau tshwm sim tas li ntawm milled qhov chaw.
Flatness
Flatness txwv ntau npaum li cas qhov chaw tuaj yeem sib txawv ntawm lub dav hlau zoo meej. Nws yog ywj siab ntawm qhov chaw taw qhia lossis qhov chaw. Sealing ntsej muag, mounting pads, thiab thawj datums feem ntau xav tau nws. Ib qho 0.02 hli flatness callout ntawm 150 mm npog ntsej muag yog ib txwm muaj thiab ncaj qha tiv thaiv pob zeb lossis xau uas qhov yooj yim me me kam rau nco.
Txoj hauj lwm
Txoj hauj lwm txhais ib cheeb tsam tolerance txheeb ze rau lub datum siv ncej. Rau bolt lub voj voog thiab cov qauv chaw nres nkoj nws yog qhov ua tau zoo dua li pawg ntawm ± kev sib koom ua ke. Kev qhia txog txoj haujlwm ntawm cov khoom siv siab tshaj plaws feem ntau muab lub khw siv nyiaj tau txais txiaj ntsig thaum tseem lav kev sib dhos. Kev siv txoj haujlwm kom raug yog qhov tseem ceeb ntawm kev ua tiavprecision milling rau GD & T specifications.
Perpendicularity
Perpendicularity tswj 90℃kev sib raug zoo rau ib tug datum. Nws feem ntau yog siv rau lub ntsej muag txheeb ze rau lub bore, los yog rau ib tug bore axis txheeb ze rau ib tug mounting nto. Ib qho 0.03 hli perpendicularity yuav tsum tau tshem tawm txoj hlua khi uas qhov ntev ib leeg yuav tso cai.
Thaum cov kev tswj hwm no tau ua ke nrog cov ntaub ntawv muaj txiaj ntsig, daim duab qhia lub khw raws nraim qhov yuav tsum tau ua tiav thiab muab cov phiaj xwm ntsuas kom meej.
Qhov Kev Txiav Txim Siab Li Cas cuam tshuam rau tus nqi thiab lub sijhawm ua haujlwm
Txhua qhov kev zam nruj nruj hloov cov txheej txheem.
Ib lub ntsej muag uas tsis yog - ua haujlwm tau tuav rau ± 0.02 mm es tsis txhob ± 0.05 mm yuav xav tau kev ua tiav ntxiv lossis qeeb qeeb. Hloov lub qhov qauv los ntawm qhov sib koom ua ke mus rau qhov chaw kam rau ua ntawm MMC feem ntau txo tus nqi vim lub khw tau txais kev tsim khoom yooj yim. Xav kom flatness los yog perpendicularity nruj dua 0.01 hli ntawm lub ntsej muag loj tuaj yeem yuam kom muaj kev ntxhov siab, kev kho tshwj xeeb, lossis txo qhov txiav, ntxiv ob qho tib si lub sij hawm thiab daim ntawv qhia hnub. Cov yam ntxwv uas yuav tsum muaj nyob thoob plaws ntau qhov kev teeb tsa ua rau muaj kev pheej hmoo thiab tus nqi; ua kom nruj zoo sib xws hauv ib qho kev teeb tsa yooj yim txhua yam.
Cov kws tshaj lij engineers kho txhua qhov kev kam rau ua tus nqi txiav txim siab. Lo lus nug tsis yog "Yuav ua li cas nruj peb ua tau?" tab sis "Qhov kev ua haujlwm tiag tiag xav tau dab tsi?"
Kev tshuaj xyuas cov txheej txheem uas txheeb xyuas GD&T ua raws
Specification yam tsis muaj kev tshuaj xyuas qhov tseeb yog tsis tiav.
Coordinate ntsuas tshuab tseem yog tus qauv cuab yeej rau txoj hauj lwm, perpendicularity, flatness, thiab profile ntawm complexprecision milled Cheebtsam. Ib qho programmed CMM tau soj ntsuam tag nrho cov ntaub ntawv siv tus ncej thiab cov lus ceeb toom tau ncaj qha tawm tsam cov yeeb yam tswj hwm ntawm daim duab.
Cov tshuab kho qhov muag thiab lub zeem muag tswj kev tiaj tus thiab qhov profile zoo ntawm qhov me me lossis nyias -cov phab ntsa qhov chaw uas tiv thaiv kev soj ntsuam tuaj yeem ua rau deflection. Nto-cov ntsuas qhov roughness thiab qhov siab ntsuas qhov ntsuas tau yooj yim dua thaum kev tshaj tawm CMM tag nrho tsis tsim nyog.
Lub peev xwm muaj peev xwm siab precision milled qhov chaw Hoobkas sib tw rau txoj kev tshuaj xyuas rau kev kam rau siab thiab cov ntaub ntawv qhia siv cov ntaub ntawv tib yam uas tau pom hauv daim duab. Kev thov cov qauv qhia thaum lub sij hawm tus neeg muag khoom ntsuam xyuas sai sai qhia tias lub khw puas tuaj yeem txheeb xyuas GD&T tau teev tseg.
Case Study - Sunhingstones
Ib lub chaw tsim khoom lag luam tau khiav cov nqi qis dua 12% ntawm cov milled aluminium manifold. Thawj daim duab tso siab rau ntawm daim phiaj ntom ntom ntawm ± 0.015 hli qhov ntev thiab yuav luag tsis muaj geometric tswj. Tom qab kev tshuaj xyuas kev sib koom ua ke, pab pawg tau hloov cov qauv chaw nres nkoj tseem ceeb nrog kev ua haujlwm siab ntawm ⌀0.04 hli ntawm MMC mus rau peb - dav hlau datum siv ncej, ntxiv 0.02 mm flatness ntawm lub ntsej muag sealing, thiab so ntau yam tsis yog - ua haujlwm tau zoo.
Cov khoom seem hauv qab no poob qis dua 2%. Lub sijhawm voj voog tau txhim kho thiab cov kwj ntawm cov emails qhia meej tau nres. Cov kev cai ua haujlwm tsis tau hloov pauv - daim duab qhia tau meej meej. Cov txiaj ntsig zoo li no yog qhov raug thaum kos duab txav los ntawm ntshiab ntxiv / rho tawm qhov loj me mus rau qhov tsim nyogprecision milling rau GD & T specifications.
Kev lag luam Standards thiab Authoritative References
ASME Y14.5 tseem yog thawj tus qauv rau GD&T hauv North America; ISO 1101 ua haujlwm tib lub luag haujlwm thoob ntiaj teb. Kev xa mus rau tus qauv siv ncaj qha rau ntawm daim duab tshem tawm lwm txheej ntawm qhov tsis pom tseeb thiab ua kom cov pab pawg tsim, cov chaw tsim khoom, thiab tus neeg soj ntsuam rau tib txoj cai.
FAQ
Q: Dab tsi yog GD & T hauv machining?
A: GD&T yog cov lus cim uas txhais tau tias muaj kev hloov pauv hauv daim ntawv, kev taw qhia, qhov chaw, thiab cov yam ntxwv tag nrho ntawm cov ntaub ntawv txheeb ze. Nws sib txuas lus cov kev xav tau kev ua haujlwm tau meej dua li ib txwm ntxiv / rho tawm qhov ntev ib leeg.
Q: Yuav ua li cas yog CNC milling?
A: Niaj hnub nimno precision CNC milling ib txwm tuav ± 0.005 hli mus rau ± 0.025 hli ntawm qhov zoo- tsim cov yam ntxwv hauv cov khoom ruaj khov. Tighter cov txiaj ntsig tau ua tiav tab sis nce nqi thiab lub sijhawm ua haujlwm sai.
Q: Puas yog txhua qhov loj me yuav tsum muaj kev tiv thaiv nruj?
A: Tsis yog. Siv nruj tolerances thiab geometric tswj tsuas yog qhov lawv cuam tshuam rau haum, ua haujlwm, lossis sib dhos. Tshaj - kam rau ua tsis yog - cov yam ntxwv tseem ceeb nce nqi yam tsis tau txhim kho kev ua haujlwm.
Q: Thaum twg txoj hauj lwm zoo dua li qhov sib koom tes?
A: Siv txoj hauj lwm thaum twg qhov chaw ntawm ib qho tshwj xeeb txheeb ze rau lwm yam nta lossis datums yog qhov tseem ceeb ua haujlwm -tshwj xeeb yog qhov qauv, qhov sib txuas sib txuas, thiab cov yam ntxwv uas yuav tsum sib sau ua ke.
Xaus
Zoo -kev zam tshwj xeeb thiab GD&T yog ib qho ntawm ntau tshaj - cov cuab yeej siv hluav taws xob uas tus kws tshaj lij muaj rau kev txhim kho kom zoo thiab tswj cov nqi ntawm cov khoom milled. Zam tsis txhob ua yuam kev, siv flatness, txoj hauj lwm, thiab perpendicularity kom raug, thiab nkag siab txog cov txheej txheem cuam tshuam ntawm txhua qhov kev xaiv ua rau cov tuam txhab xa khoom sib xws.precision milled Cheebtsam.
Rau cov piv txwv ntawm cov khoom tsim kom meej meej GD&T cov duab kos thiab cov ntsiab lus ntawm kev soj ntsuam muaj peev xwm, mus saib peb cov khoom lag luam precision milled Cheebtsam nplooj.
